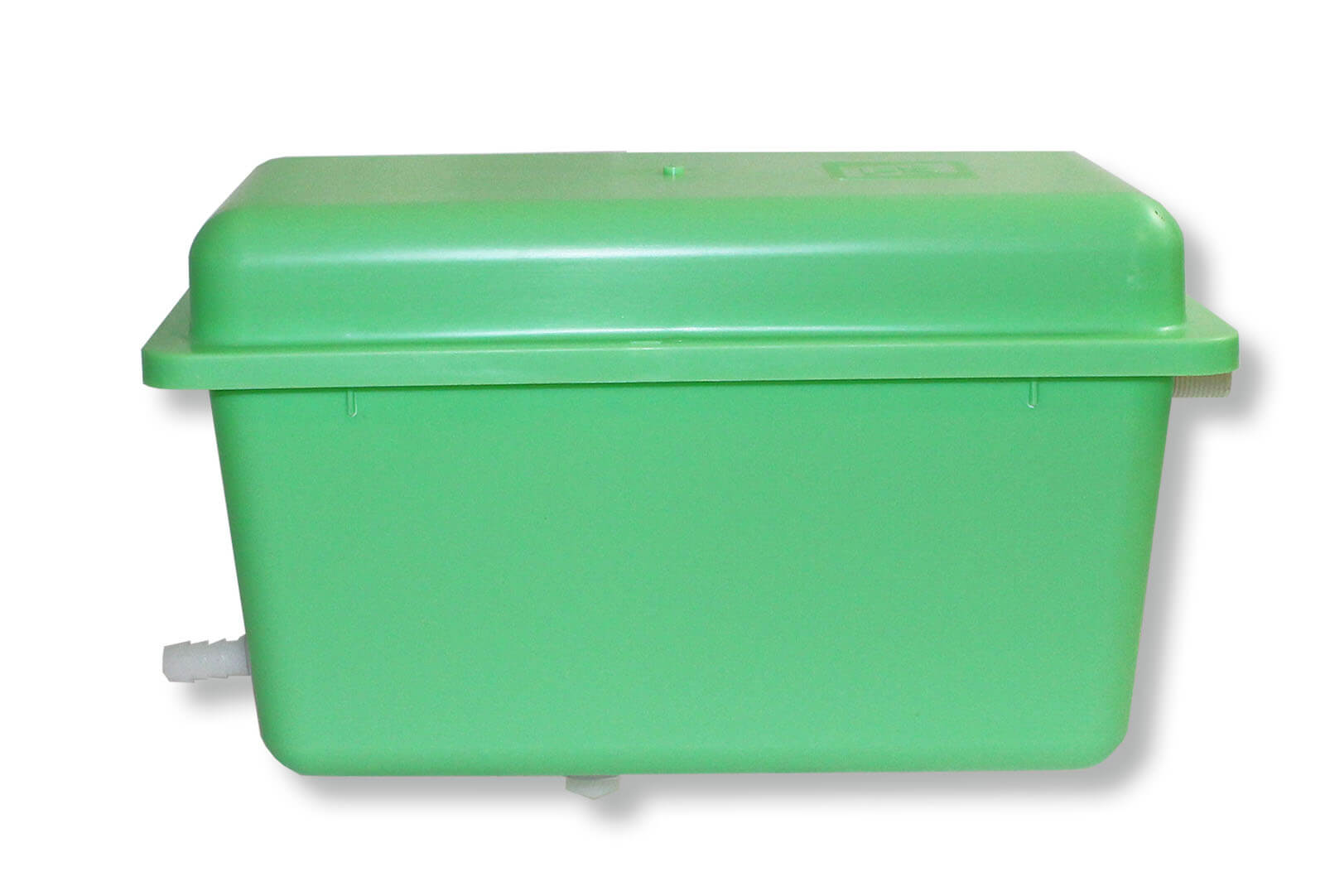

Wassertank für Niederdrucktränken (Art. 20179, 20180, 20181, 20182) sowie Niederdruck-Beckentränken (Art. 20610, 20620, 20630, 20631) und Nippeltränken (Art. 20635).

Mit Hilfe dieses Wassertanks können Sie Niederdrucktränken (s.o.) direkt an die (Hochdruck-)Wasserleitung anschließen. Der Wassertank wird an die Wasserleitung angeschlossen - durch den Schwimmer im Tank ist dieser immer passend mit Wasser befüllt. Der Wassertank hat unten und seitlich Ausläufe. Wahlweise kann eine 1/2"-Schlauchtülle, eine 3/4"-Schlauchtülle oder ein Blindstopfen eingeschraubt werden (jeweils 1x beiliegend).
Der Einlauf besitzt einen 3/4" Anschluss.
An den Tank können beliebig viele Tränken angeschlossen werden. Verwenden Sie für die Verbindung zu den Tränken unser Zubehör (Art. 20186ff.; Schlauch, Verbindungsstücke usw.).Komplett mit Deckel, Schwimmerventil, Verschlussschraube; mit Dichtungen uns Auslauf für 1/2"- und 3/4"-Schlauch.
Inhalt: 8 Liter.
Maße (+Anschlussstücke): 35cm (Länge) x 19cm (Breite) x 15cm (Höhe)
Einlauf: 0,5-6bar

Automatischer 8-Liter-Wassertank zum Anschluss von Niederdrucktränken an eine Wasserleitung. Mit integriertem Schwimmerventil, 3/4"-Wasserzulauf und zwei flexibel nutzbaren Auslauföffnungen unten und seitlich. Eine 1/2"-Schlauchtülle, eine 3/4"-Schlauchtülle und ein Blindstopfen sind bereits enthalten. Zulässiger Eingangsdruck: 0,5–6 bar.

Mit diesem Wassertank zum Druckausgleich lassen sich geeignete Niederdruck-Tränkesysteme bequem über eine vorhandene Wasserleitung versorgen. Der Behälter wird automatisch mit Wasser befüllt und gibt es anschließend unter geringem Druck an die angeschlossenen Tränken weiter.

Ein integriertes Schwimmerventil übernimmt die Regulierung des Wasserstands: Sinkt der Füllstand durch die Wasserentnahme, öffnet das Ventil den Zulauf. Sobald der vorgesehene Wasserstand wieder erreicht ist, schließt es automatisch.

Damit entfällt das regelmäßige manuelle Nachfüllen eines Vorratsbehälters. Besonders praktisch ist die Ausführung mit zwei Auslauföffnungen, die unterschiedliche Schlauchanschlüsse und Installationsmöglichkeiten erlaubt.

Zwei flexibel nutzbare Ausläufe – 1/2" und/oder 3/4"

Der Wassertank besitzt zwei Auslauföffnungen: eine auf der Unterseite und eine seitlich am Behälter.

Zum Lieferumfang gehören drei passende Anschlusskomponenten:

• 1 Schlauchtülle für 1/2"-Schlauch

• 1 Schlauchtülle für 3/4"-Schlauch

• 1 Blindstopfen zum Verschließen einer nicht benötigten Auslauföffnung

So lässt sich der Tank an unterschiedliche Tränkeanlagen anpassen.

Wird nur eine Wasserleitung benötigt, kann die passende Schlauchtülle in eine Auslauföffnung eingeschraubt werden, während die andere mit dem Blindstopfen verschlossen wird.

Alternativ können beide Ausläufe verwendet werden, beispielsweise um zwei separate Schlauchleitungen aus demselben Tank zu versorgen.

Die Ausführung mit 1/2"- und 3/4"-Ausläufen eignet sich insbesondere für Tränkeanlagen, bei denen größere Schlauchquerschnitte benötigt werden.

Automatische Befüllung durch integriertes Schwimmerventil

Das Schwimmerventil regelt den Wasserzulauf mechanisch und benötigt keine Stromversorgung.

Die Funktionsweise:

1. Der Tank wird über seinen 3/4"-Zulauf mit einer geeigneten Wasserleitung verbunden.

2. Das Schwimmerventil hält den vorgesehenen Wasserstand im Behälter.

3. Die angeschlossenen Tränken entnehmen Wasser über die Auslauföffnungen.

4. Wenn der Wasserstand sinkt, öffnet das Schwimmerventil.

5. Der Tank wird automatisch bis zum vorgesehenen Füllstand nachgefüllt.

Der Behälter verfügt über ein Fassungsvermögen von 8 Litern und dient als automatisch nachgefüllter Wasservorrat für das angeschlossene Tränkesystem.

Druckausgleich zwischen Wasserleitung und Niederdrucktränken

Der Wassertank wird an eine druckbeaufschlagte Wasserleitung angeschlossen. Der zulässige Eingangsdruck beträgt 0,5 bis 6 bar.

Das Schwimmerventil trennt den unter Druck stehenden Zulauf von dem nachgeschalteten Niederdrucksystem. Die angeschlossenen Tränken werden nicht direkt mit dem vollen Leitungsdruck beaufschlagt.

Die Wasserabgabe erfolgt über die Auslauföffnungen, bei geeigneter Anordnung durch Schwerkraft beziehungsweise Falldruck.

Für verschiedene Niederdruck-Tränkesysteme

Der Druckausgleichstank kann für geeignete Niederdruck-Tränkesysteme in der Geflügel- und Kleintierhaltung eingesetzt werden, beispielsweise für:

• Automatische Niederdruck-Geflügeltränken

• Niederdruck-Beckentränken

• Geeignete Nippeltränken

• Tränkeanlagen mit mehreren angeschlossenen Verbrauchsstellen

• Tränkesysteme mit 1/2"- oder 3/4"-Schlauchleitungen

Mehrere Tränken können über geeignete Schläuche und Verteiler versorgt werden.

Die tatsächlich mögliche Anzahl hängt vom Wasserbedarf der Tiere, dem Höhenunterschied, dem Schlauchquerschnitt, den Leitungslängen und der Durchflussleistung des Systems ab.

Kompakter Behälter mit praktischem Zubehör

Der Wassertank besitzt ein Fassungsvermögen von 8 Litern und Abmessungen von etwa 35 × 19 × 15 cm. Zusätzlich sind die herausragenden Anschlussstücke bei der Platzplanung zu berücksichtigen.

Der mitgelieferte Deckel schützt den Wasserinhalt vor dem unmittelbaren Eintrag von Schmutz und Fremdkörpern.

Zum Lieferumfang gehören außerdem das Schwimmerventil, die erforderlichen Dichtungen, beide Schlauchtüllen und ein Blindstopfen.

Produkteigenschaften

• Automatischer Wassertank zum Druckausgleich

• 8 Liter Fassungsvermögen

• Für geeignete Niederdrucktränken in der Geflügel- und Kleintierhaltung

• Anschluss an eine druckbeaufschlagte Wasserleitung

• Integriertes Schwimmerventil zur automatischen Befüllung

• 3/4"-Wasserzulauf

• Zulässiger Eingangsdruck von 0,5–6 bar

• Zwei Auslauföffnungen: unten und seitlich

• Inklusive 1/2"- und 3/4"-Schlauchtülle

• Inklusive Blindstopfen zum Verschließen eines Auslaufs

• Ein oder zwei Ausläufe verwendbar

• Wasserverteilung mit geringem Druck bei geeigneter Montage

• Mehrere Tränken über passende Verteiler anschließbar

• Deckel und erforderliche Dichtungen enthalten

• Kein Stromanschluss erforderlich

Technische Daten

Lieferumfang

• 1 Wassertank mit 8 Litern Fassungsvermögen

• 1 passender Deckel

• 1 integriertes Schwimmerventil

• 1 Schlauchtülle für 1/2"-Schlauch

• 1 Schlauchtülle für 3/4"-Schlauch

• 1 Blindstopfen / Verschlussschraube

• Erforderliche Dichtungen

Nicht enthalten: Wasserzufuhrschlauch, Verteilungsschläuche, Tränken, Verteiler, Wasserhahnadapter und gegebenenfalls weiteres Installationszubehör.

Montage- und Anwendungshinweise

Installieren Sie den Wassertank sicher und waagerecht an einem geeigneten Standort. Für eine Versorgung durch Schwerkraft sollte der Wasserspiegel des Tanks ausreichend hoch über den angeschlossenen Tränken liegen.

Schließen Sie den 3/4"-Wasserzulauf an eine geeignete Wasserleitung an. Der vorhandene Eingangsdruck muss innerhalb des vorgesehenen Bereichs von 0,5 bis 6 bar liegen.

Bestücken Sie die untere und die seitliche Auslauföffnung entsprechend der gewünschten Installation mit den beiliegenden Schlauchtüllen beziehungsweise dem Blindstopfen. Nicht genutzte Öffnungen müssen zuverlässig verschlossen werden.

Verbinden Sie die Ausläufe mit geeigneten Schläuchen und Niederdrucktränken. Achten Sie auf ausreichende Durchflussmengen und passende Anschlussgrößen.

Öffnen Sie die Wasserzufuhr und kontrollieren Sie, ob der Tank automatisch befüllt wird und das Schwimmerventil den Zulauf bei Erreichen des Füllstands vollständig schließt. Prüfen Sie alle Verbindungen auf Dichtheit.

Niederdrucktränken dürfen nicht direkt mit unzulässig hohem Wasserleitungsdruck betrieben werden. Ebenso muss geprüft werden, ob der verfügbare Falldruck für die angeschlossenen Tränken ausreichend ist.

Reinigen Sie den Tank regelmäßig und prüfen Sie das Schwimmerventil auf Ablagerungen oder Blockierungen.

Bei Anschluss an die öffentliche Trinkwasserversorgung müssen die geltenden Anforderungen an Trinkwasserhygiene und Rückflussschutz berücksichtigt werden.

Schützen Sie Tank, Ventil und Schläuche vor Frost. Auch bei automatischer Befüllung ist die regelmäßige Kontrolle der Wasserversorgung erforderlich.
